[产品型号]:SB-DPJ-08 [产品名称]:高级单片机、EDA开发实验装置 [价     格]: [在线客服]:

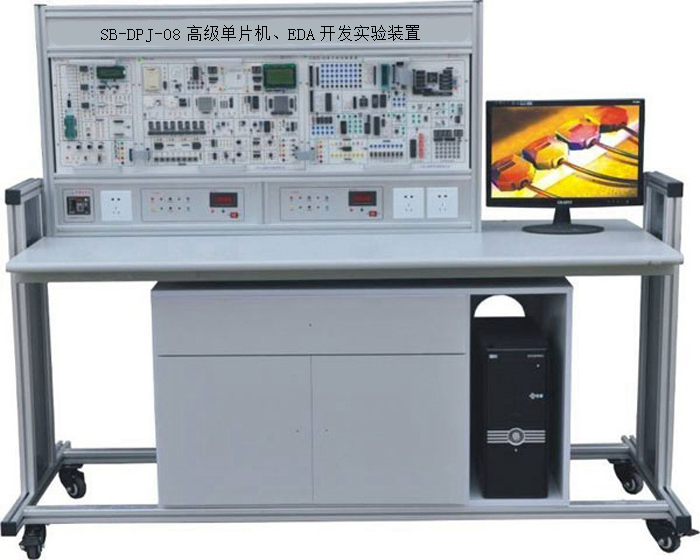

SB-DPJ-08高级单片机、EDA开发实验装置



(一)适用专业。

适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。


(二)主要技术参数:

1、矩阵键盘:4×4矩阵式结构,组合按键。

2、输入、输出:8路开关量输入,8LED输出。

3、8位数码管动态显示和4位数码管静态显示。

4、固定脉冲:8路固定脉冲输出,分别为:1HZ,10HZ100HZ1KHZ10KHZ100KHZ 500KHZ1MHZ.

5、单脉冲发生器。

6、IC卡读写实验模块。

7、继电器驱动控制实验模块。

8、24C02串行存储器实验模块。

9、TLC549串行模数实验模块。

10、93C46存储器实验模块。

11、实时时钟实验模块。

12、串行键盘显示接口实验模块。

13、TLC5615串行数模转换实验模块。

14、语音录放实验模块。

15、温度测量实验模块。

16、8253定时计数器实验模块。

17、D/A0832数模转换实验模块。

18、I/O口简单扩展实验模块。

19、32K程序存储器扩展实验模块。

20、8255并行接口控制实验模块。

21、8279键盘接口显示实验模块。

22、16C550串行通信实验模块。

23、ADC0809模数转换实验模块。

24、自带T6963C控制器的128*64图形液晶显示和2*64点阵液晶显示实验模块。2516*16点阵显示实验模块。

26、步进电机驱动控制实验模块。

27、直流电机驱动控制及测速实验模块。

28、看门狗实验模块。

29、电位器模拟电压产生模块。

30、红外线通信实验模块。

31、以太网通信实验模块。

32、电子音响驱动控制模块。

33、USB1.02.0通信实验模块。

34、CAN总线控制实验模块。

35、RS485通信实验模块。

36、RS232通信实验模块。

37、双通道虚拟示波器模块。

38、扩展总线区。

39、光电传感器模块。

40、专用USB接口单片机仿真器,可以在线下载在线调试和烧录用户程序。

41、电源模块,提供+5V3A/-5 V(1A)/12V1A/-12V1A)各一组,供各模块的电源需求。

42、配置足够配套接线。

43、配有适应WindowsMe/2000/xp等操作平台的调试软件,上位仿真软件支持汇编和C语言。

44、配置CPLD实验模块,选择 ALTERA公司的CPLD 器件EPM240EPM7128S  (可供用户任意选择)

(三)实验内容。

1、单片机部分

实验一    单片机I/O口应用实验_ P3.3口输入 P1口输出

实验二    单片机I/O口应用实验_工业顺序控制

实验三    并行I/O接口8255应用

实验四    简单I/O口扩展实验

实验五    A/D 转换实验

实验六    D/A转换实验

实验七    定时/计数器8253A应用

实验八    键盘显示控制器8279应用实验

※实验九  微型打印机打印字符、曲线、汉字

实验十    步进电机控制实验

实验十一  小直流电机调速实验

实验十二  电子音响实验

实验十三  继电器控制实验

实验十四  数据存贮器扩展实验

实验十五  8031单片机串行口应用实验_双机通信

实验十六  8031串行口应用实验_PC机通信

实验十七 串行接口16C550应用实验

实验十八 串行A/D转换器TLC549应用

实验十九 串行D/A转换器TLC5615应用

实验二十 单片机双机通信实验_RS485总线

实验二十一 USB接口的应用实验

实验二十二 网络接口应用实验

实验二十三 16X16LED 点阵显示实验

实验二十四 128 X 64 LCD液晶显示接口实验

※实验二十五 语音录放控制实验

实验二十六  CAN总线应用实验

实验二十七 串行存储器读写实验

实验二十八 红外接口通信实验

实验二十九 数字温度传感器DS18B20的原理与应用实验

实验三十 看门狗复位实验

实验三十一  IC总线应用实验: 1  串行E²PROM的读写实验; 2IC智能卡读写实验; 3、串行键盘显示接口ZLG7290应用实; 4 PCF8563串行实时时钟应用实验

实验三十二  温度压力实验

2、EDA/CPLD/FPGA实验。

1A/D 0809模数转换器实验;

2D/A 0832数模转换器实验;

3)步进电机控制实验;

416*16 LED点阵显示实验;

5)电子时钟实验;

6)数码管静态显示实验;

74*4键盘扩展实验;

8128*64 LCD液晶显示实验;

9)电子音乐演奏实验;

10RS232串口发送实验(SEND);

11RS232串口接收实验(RECEIVE);

12)单片机总线接口实验;

13)异步串口通讯(UART
